项目背景

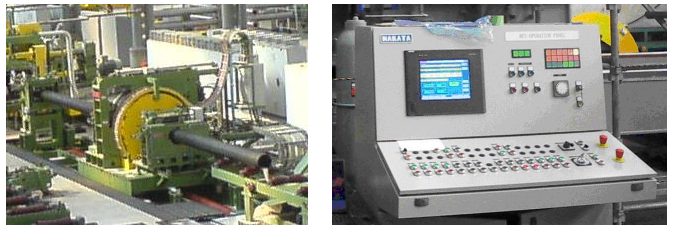

　   2008年至2009年SHRIS负责俄罗斯URAL TUBE PROM公司的24英寸ERW生产线的电气调试，项目包含从入口段、成型段、定径段、飞锯切断、精整段的完整工艺段。其中飞锯切断是将钢管按照设定长度定尺切割的工艺段，此处的精度、效率直接影响到产品的质量。 从控制上，是难度最高的设备之一。

运行方式

      操作单元供操作人员输入钢板参数，及所需要的切割参数，进行计算后，指令通过工业网络传输给运动控制单元，控制单元发送指令，让切削设备行走到钢管一定长度的正确位置时，沿钢管的表面进行仿形铣切（包括圆管和矩形管），切断钢管，同时利用整条流水线的驱动辊轮，让钢管在切割的同时向前输送。

　　在整个切割过程中，优化切割的速度，在保证周期的情况下，提高锯片寿命。

系统拓扑结构

　   本套系统电气控制采用了西门子的SIMOTION控制S120伺服控制系统，整个系统拓扑结构如下。

主要设备

• 西门子SIMOTION运动控制器

• 西门子HMI-PC677

• 西门子SINAMICS S120伺服系统
